Technische Änderungen vorbehalten. Bilder können vom beschriebenen Maschinentyp abweichen.
Merkmale

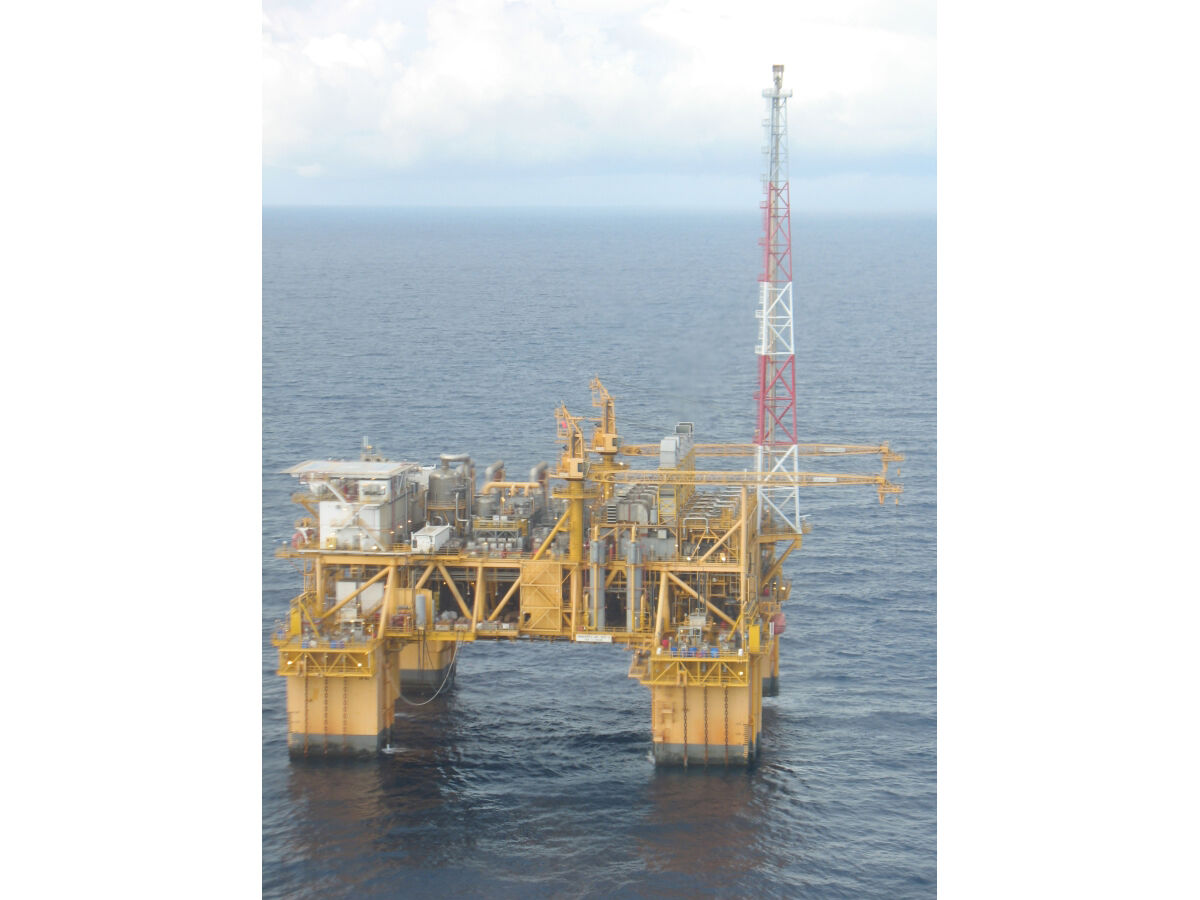

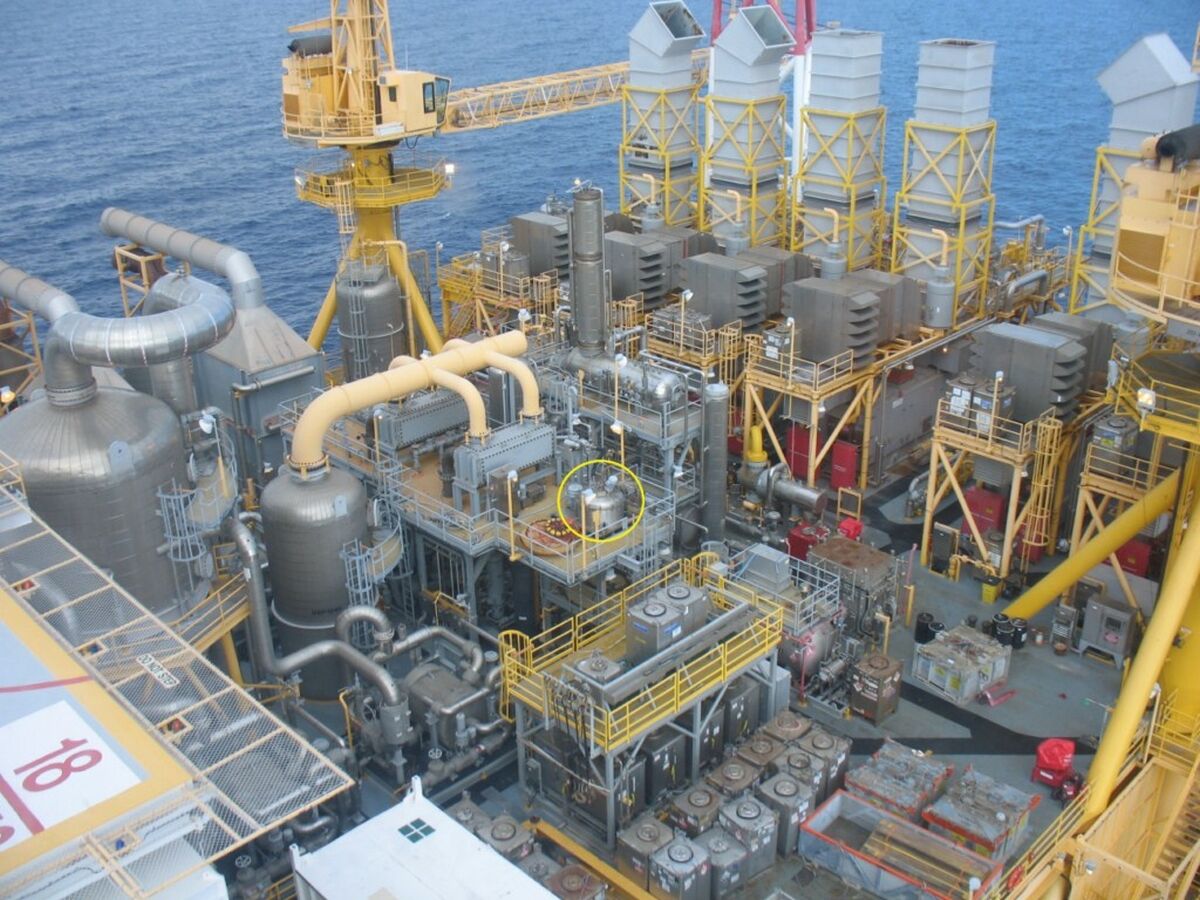

- Geeignet für Offshore-Bedingungen
- Konstruiert für den Einsatz in explosionsgefährdeten Bereichen nach Richtlinie 2014/34/EU (ATEX)
- Produktberührte rostfreie Stahlteile sind in Duplex 22 Cr oder Super Duplex 25 Cr
- Inertisierungssystem InertoSafe® SIL 2 gemäss EN 61511 zertifiziert
- Restfeuchte in NaCl < 4 Gew-%
- Feststoff NaCl im Filtrat < 0.2 Gew-%
Technische Daten
| VBC-W | 1000/500 | 1000/630 | 1250/630 | Einheit |
|---|---|---|---|---|
| Laufkorbdurchmesser | 1000 | 1000 | 1250 | [mm] |
| Laufkorbhöhe | 500 | 630 | 630 | [mm] |
| Filterfläche | 1.57 | 1.98 | 2.47 | [m2] |
| Nutzvolumen (100%) | 200 | 252 | 394 | [dm3] |
| Max. Beladung | 250 | 315 | 493 | [kg] |
| Max. Drehzahl | 1200 | 1200 | 950 | [min-1] |
| Max. G-Zahl | 805 | 805 | 631 | [g] |
| Zentrifugenmasse (ohne Ladung) | 2600 | 2700 | 3450 | [kg] |
| Zentrifugeneinlass | ||||
|---|---|---|---|---|
| Feststoffgehalt | 20 | 20 | 20 | [%-w/w] |
| Partikelgrösse | 50 - 150 | 50 - 150 | 50 - 150 | [μm] |
| Zentrifugenabgang | ||||
|---|---|---|---|---|
| Restfeuchte | 3 - 5 | 3 - 5 | 3 - 5 | [%-w/w] |
| Chloridgehalt | < 0.2 | < 0.2 | < 0.2 | [%-w/w] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 1900 | 1900 | 2250 | [mm] |
| Breite | 1500 | 1500 | 1740 | [mm] |
| Höhe (geschlossen, Schälmesser Vertikalbewegung) | 2060 | 2190 | 2520 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
| VBC-W | 1250/800 | 1600/800 | 1600/1000 | Einheit |
|---|---|---|---|---|
| Laufkorbdurchmesser | 1250 | 1600 | 1600 | [mm] |
| Laufkorbhöhe | 800 | 800 | 986 | [mm] |
| Filterfläche | 3.14 | 4.02 | 4.96 | [m2] |
| Nutzvolumen (100%) | 501 | 820 | 1011 | [dm3] |
| Max. Beladung | 626 | 1025 | 1263 | [kg] |
| Max. Drehzahl | 950 | 750 | 750 | [min-1] |
| Max. G-Zahl | 631 | 503 | 503 | [g] |
| Zentrifugenmasse (ohne Ladung) | 3600 | 6200 | 6400 | [kg] |
| Zentrifugeneinlass | ||||
|---|---|---|---|---|
| Feststoffgehalt | 20 | 20 | 20 | [%-w/w] |
| Partikelgrösse | 50 - 150 | 50 - 150 | 50 - 150 | [μm] |
| Zentrifugenabgang | ||||
|---|---|---|---|---|
| Restfeuchte | 3 - 5 | 3 - 5 | 3 - 5 | [%-w/w] |
| Chloridgehalt | < 0.2 | < 0.2 | < 0.2 | [%-w/w] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 2250 | 2650 | 2650 | [mm] |
| Breite | 1740 | 2000 | 2000 | [mm] |
| Höhe (geschlossen, Schälmesser Vertikalbewegung) | 2690 | 3000 | 3200 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
