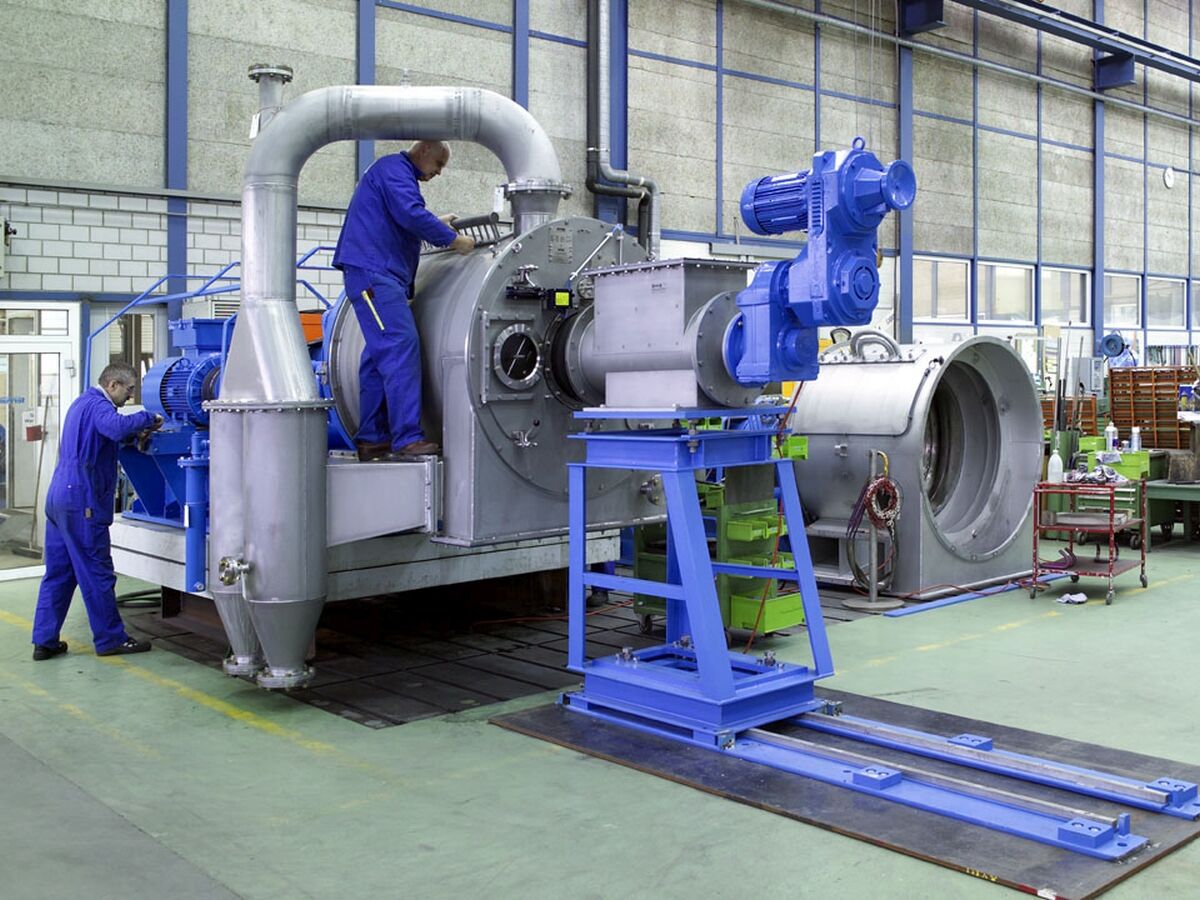

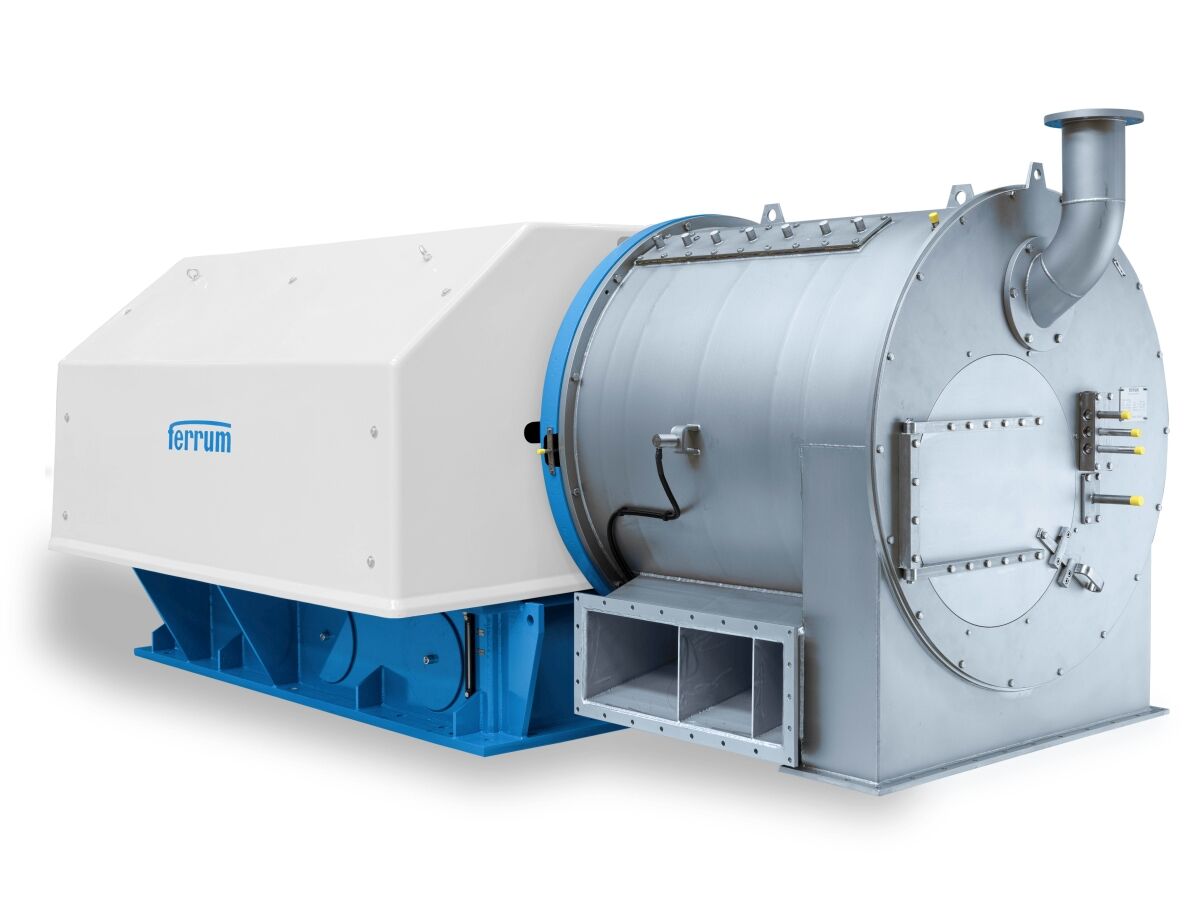

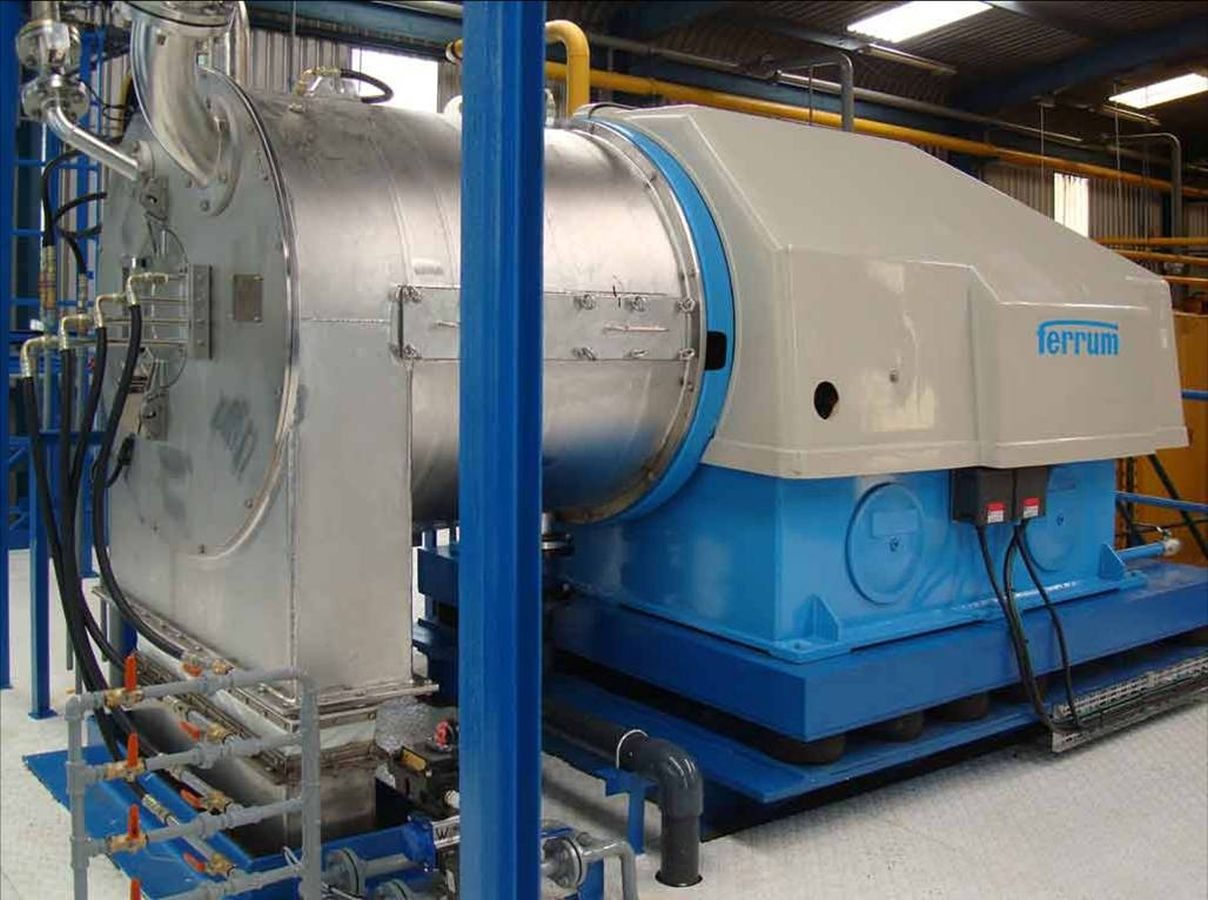

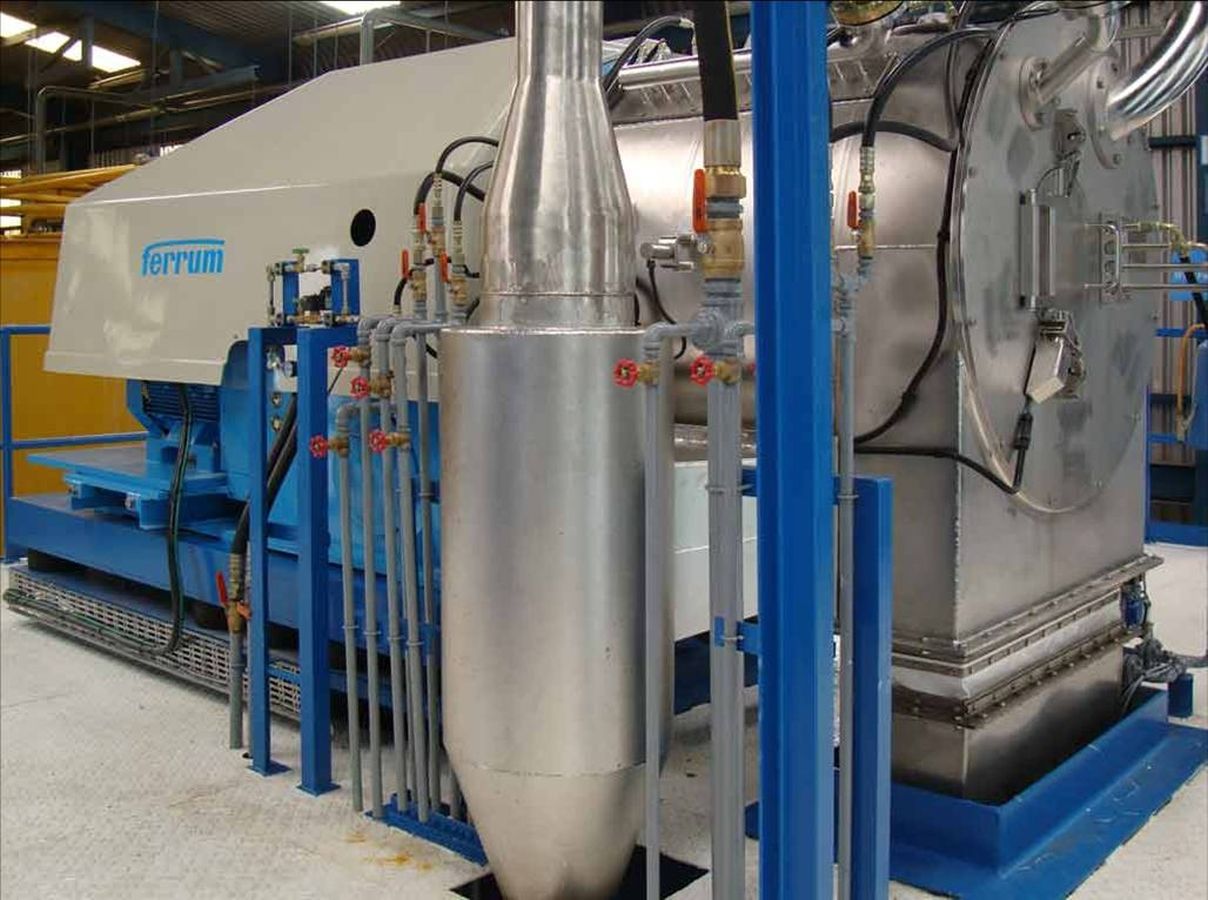

Schubzentrifugen P-60 bis P-120

Bewährt

Basierend auf der sehr erfolgreichen Sulzer Escher Wyss-Konstruktion hat Ferrum diese Schubzentrifugen konsequent, immer den neusten Anforderungen und Richtlinien entsprechend, weiterentwickelt. Ferrum Schubzentrifugen P-60 bis P-120 garantieren beste Fest-Flüssig-Trennung mit hoher und gleichbleibender Produktqualität in der Grundstoff-, Agro- und Petrochemie.

Chemie Feinchemie Pharma Mineralaufbereitung Petrochemie Lebensmittel Abwasser Umwelt

Merkmale

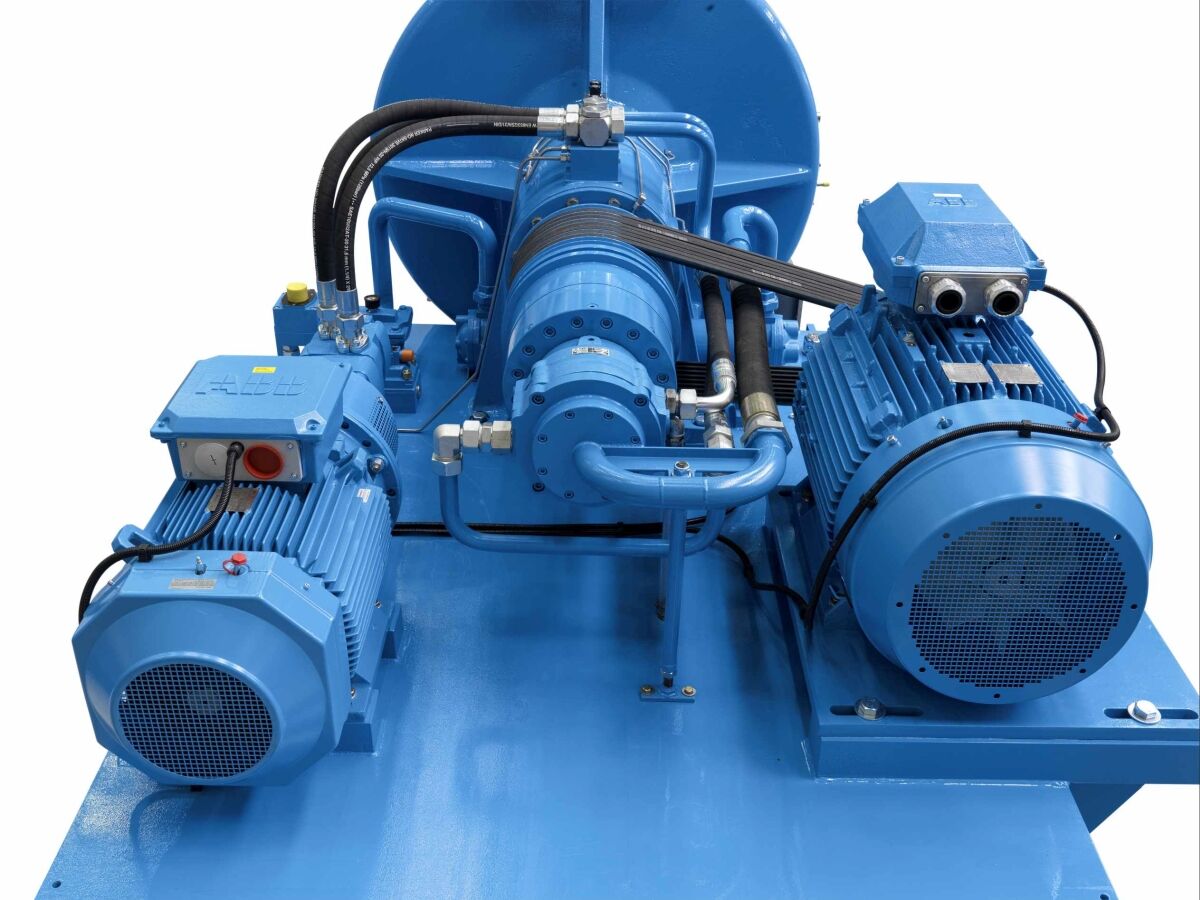

Hydraulischer Schubantrieb für grosse Schubkräfte
Sonderausführungen wie gasdichte Schubzentrifugen, Explosionsschutz, etc.

Applikationsspezifische Optimierungsmöglichkeiten: Einlauf- und Austragspartie, Siebsegmente, Feststoffaustrag, Produktwaschung, etc.

Technische Daten

	P-60	P-80	P-90	Einheit
Trommeldurchmesser	630	800	900	[mm]
Anzahl Stufen	1 - 3	1 - 4	1 - 4	-
Max. Drehzahl	1900	1500	1330	[min-1]
Max. Hubzahl	80	80	80	[min-1]
Max. G-Zahl	1271	1006	890	[g]
El. Leistungsbedarf bei NaCl, Rotation / Hub	40 / 20	72 / 32	93 / 42	[kW]
Betriebsgewicht ohne Schwingungsisolierung (mit Ölfüllung)	4900	8000	8500	[kg]
Betriebsgewicht mit Schwingungsisolierung, ohne / mit Gegenmasse (mit Ölfüllung)	5700 / 9900	8900 / 14 200	-- / 14 700	[kg]
Maximaler NaCl Durchsatz (abhängig von Zulaufbedingungen)	30	50	60	[t/h]

Abmessungen
Länge	3200	3800	3800	[mm]
Breite	1700	2000	2000	[mm]
Höhe ohne Schwingungsisolierung	1300	1550	1600	[mm]
Höhe mit Schwingungsisolierung, ohne Gegenmasse	1450	1800	-	[mm]
Höhe mit Schwingungsisolierung und Beton-Gegenmasse	2000	2200	2250	[mm]
Höhe mit Schwingungsisolierung und Stahl-Gegenmasse	1600	1850	1900	[mm]

	P-100	P-120	Einheit
Trommeldurchmesser	1000	1200	[mm]
Anzahl Stufen	1 - 4	1 - 4	-
Max. Drehzahl	1200	900	[min-1]
Max. Hubzahl	80	76	[min-1]
Max. G-Zahl	805	543	[g]
El. Leistungsbedarf bei NaCl, Rotation / Hub	113 / 53	150 / 60	[kW]
Betriebsgewicht ohne Schwingungsisolierung (mit Ölfüllung)	12 000	13 000	[kg]
Betriebsgewicht mit Schwingungsisolierung, ohne / mit Gegenmasse (mit Ölfüllung)	-- / 19 200	-- / 20 200	[kg]
Maximaler NaCl Durchsatz (abhängig von Zulaufbedingungen)	70	85	[t/h]

Abmessungen
Länge	4350	4350	[mm]
Breite	2300	2300	[mm]
Höhe ohne Schwingungsisolierung	1900	1900	[mm]
Höhe mit Schwingungsisolierung, ohne Gegenmasse	-	-	[mm]
Höhe mit Schwingungsisolierung und Beton-Gegenmasse	2550	2550	[mm]
Höhe mit Schwingungsisolierung und Stahl-Gegenmasse	2200	2200	[mm]
