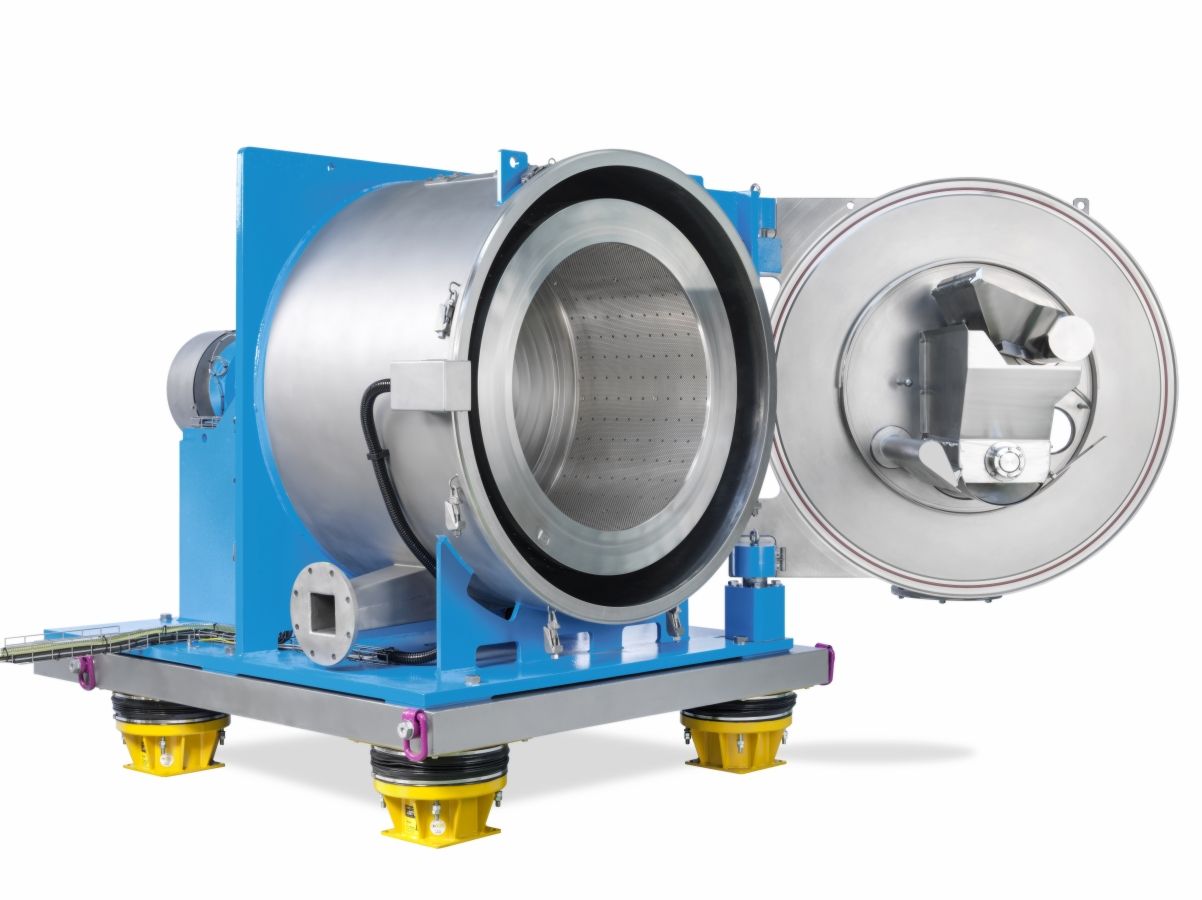

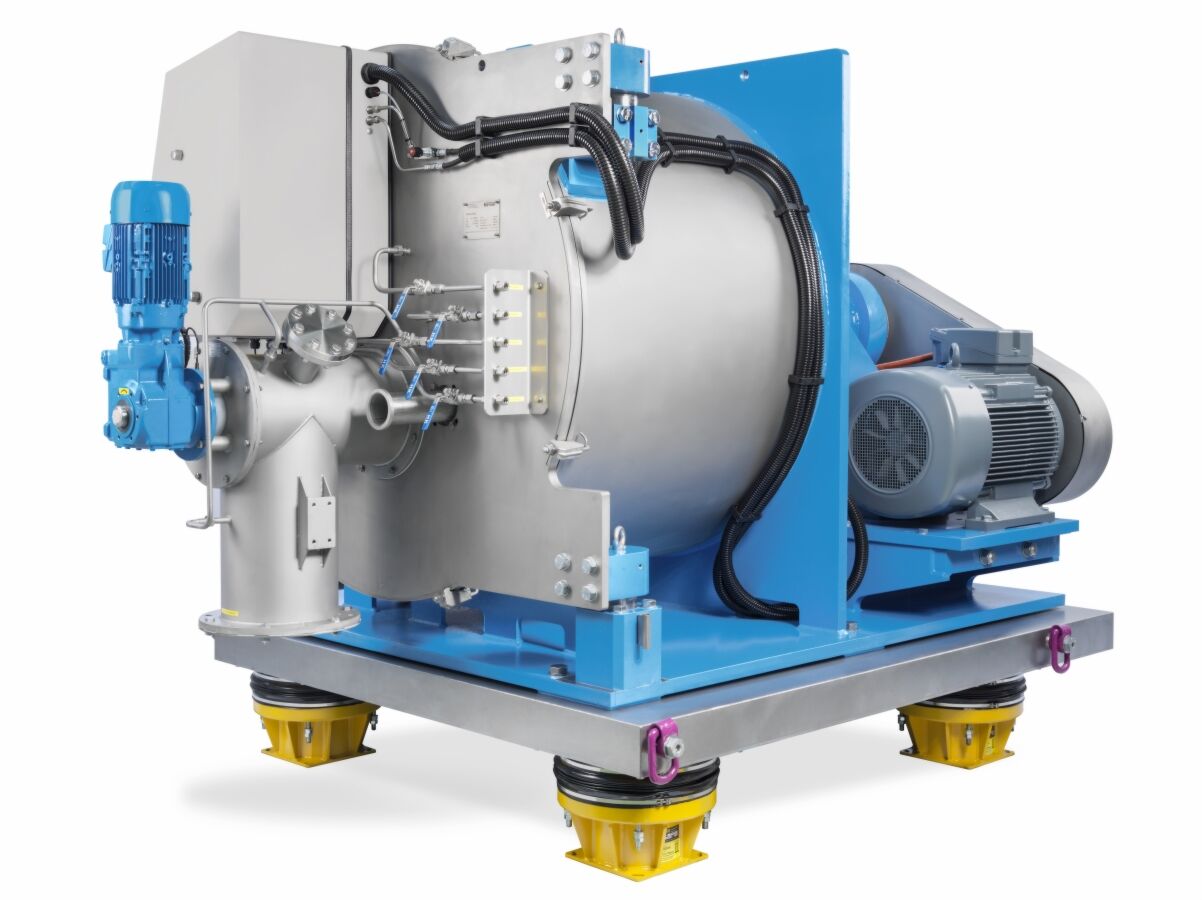

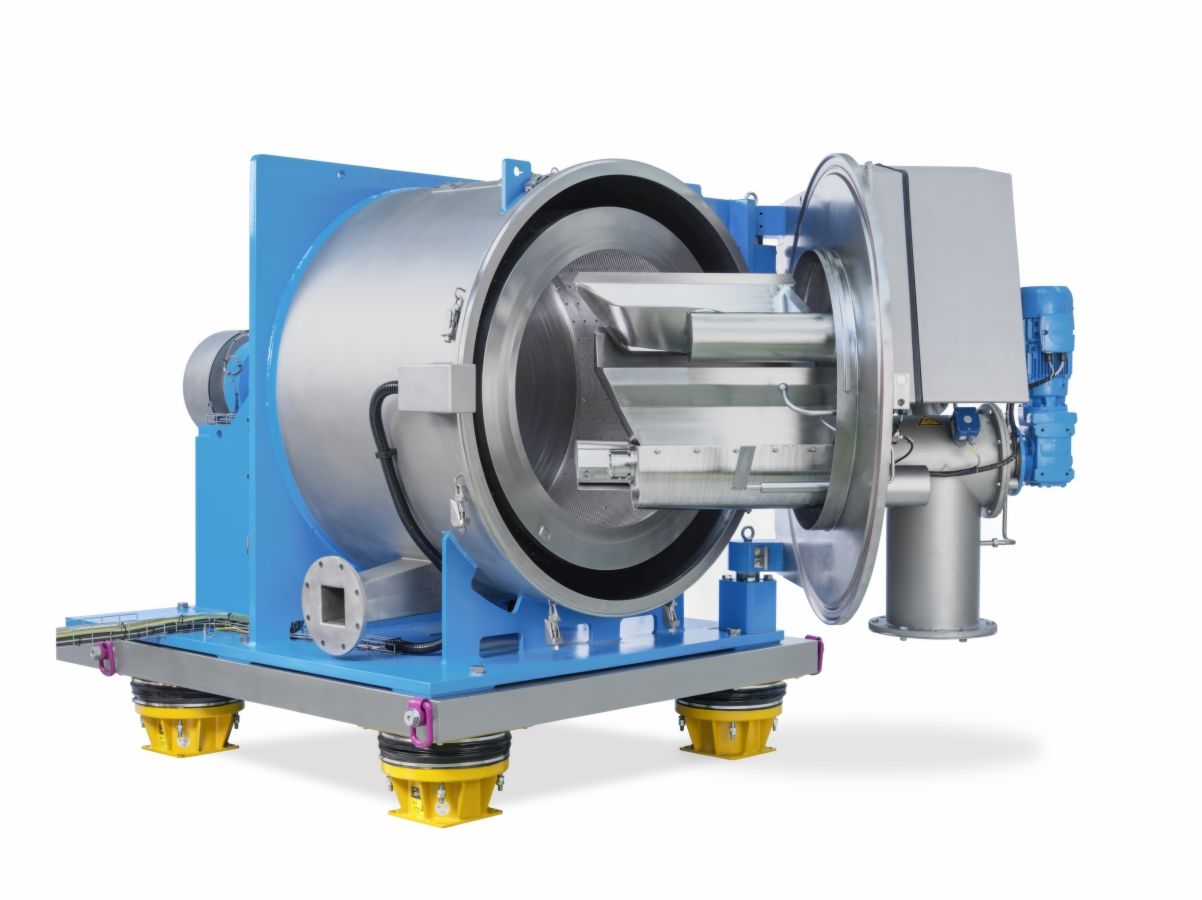

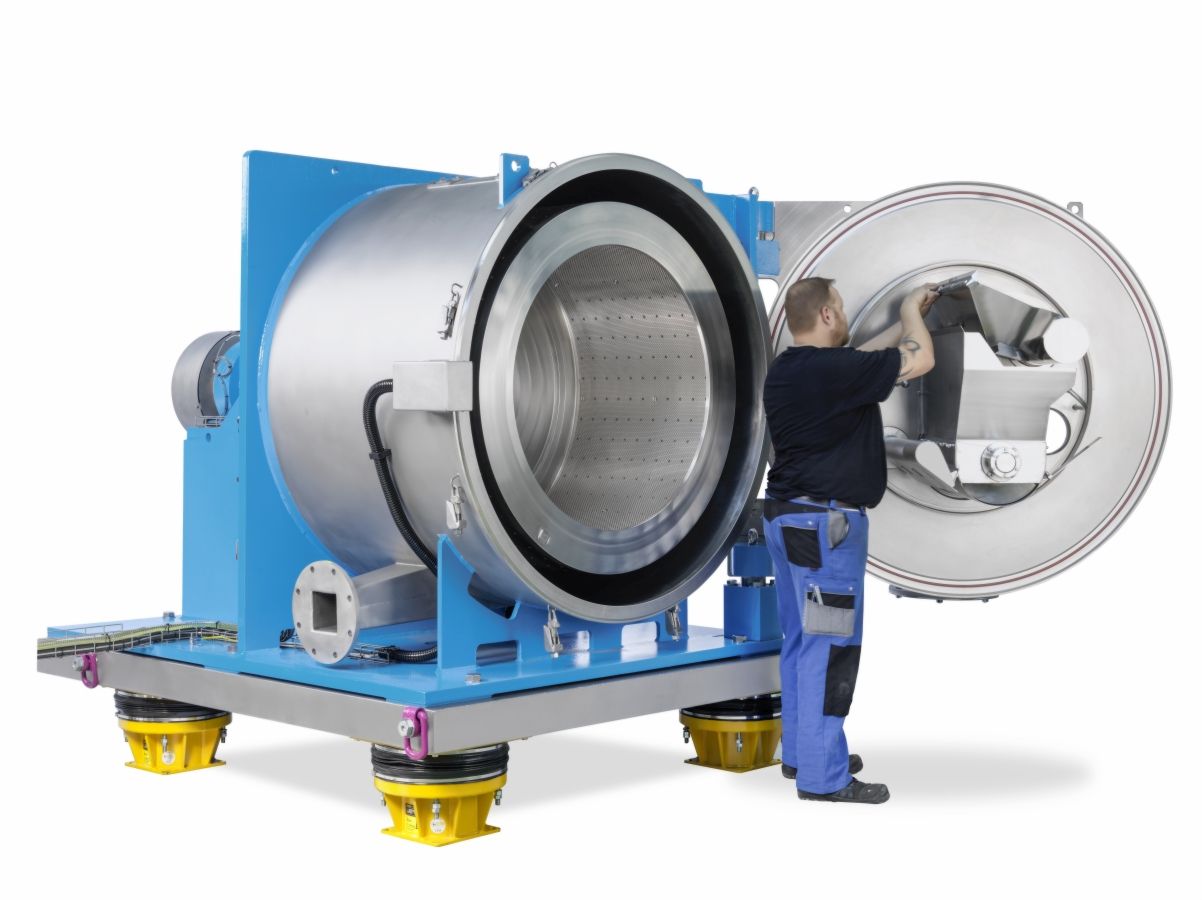

Horizontale Chemiezentrifugen HCZ
Die Horizontale Chemiezentrifuge wurde speziell für hohe Durchsatzleistungen und permanenten Einsatz unter härtesten Bedingungen in der Chemie und Feinchemie ausgelegt.
Merkmale
- Sehr robuste, zuverlässige und funktionsoptimierte Konstruktion nach aktuellsten Normen und Richtlinien
- Abdichtung zum Lagergehäuse mit Dichtungssystemen der neusten Generation
- Wartungsfreundliches, hygienisches Design in ölfreier Ausführung
- Modularer Aufbau und vielfältige Nachrüstmöglichkeiten
- Einsetzbar in explosionsgefährdeten Bereichen nach Richtlinie 2014/34/EU (ATEX)
- Schwingungsiolierung mit Betongegenmasse oder aktiver Schwingungsisolierung
- Schälapparat-Antrieb ölfrei oder hydraulisch
- Horizontale Chemiezentrifuge in druckfester Ausführung auf Anfrage
Technische Daten
| HCZ | 1000/500 | 1250/630 | 1250/800 | Einheit |
|---|---|---|---|---|
| Trommeldurchmesser | 1000 | 1250 | 1250 | [mm] |
| Trommeltiefe | 500 | 630 | 800 | [mm] |
| Filterfläche | 1.57 | 2.47 | 3.14 | [m2] |
| Nutzvolumen (100%) | 172 | 327 | 415 | [dm3] |
| Max. Beladung | 215 | 408 | 518 | [kg] |
| Max. Drehzahl | 1500 | 1200 | 1200 | [min-1] |
| Max. G-Zahl | 1258 | 1006 | 1006 | [g] |
| Zentrifugenmasse (ohne Ladung) | 7900 | 13 000 | 13 500 | [kg] |
| Trommelmasse (1.4404) | 495 | 850 | 980 | [kg] |
| Motorleistung Hauptantrieb | 37 | 55 | 55 | [kW] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | Rutsche | 2600 | 3000 | [mm] | |
| Länge | Austragsschnecke | 2800 | 3300 | 3400 | [mm] |
| Breite | 1800 | 2000 | 2000 | [mm] |
| Höhe mit Beton-Gegenmasse | 2200 | 2500 | 2500 | [mm] |
| Höhe mit C-Stahl-Gegenmasse | 2000 | 2300 | 2300 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
| HCZ | 1600/800 | 1600/1000 | Einheit | |
|---|---|---|---|---|
| Trommeldurchmesser | 1600 | 1600 | [mm] | |
| Trommeltiefe | 800 | 1000 | [mm] | |
| Filterfläche | 4.02 | 5.03 | [m2] | |
| Nutzvolumen (100%) | 689 | 861 | [dm3] | |
| Max. Beladung | 861 | 1076 | [kg] | |
| Max. Drehzahl | 950 | 950 | [min-1] | |
| Max. G-Zahl | 807 | 807 | [g] | |
| Zentrifugenmasse (ohne Ladung) | 26 000 | 28 500 | [kg] | |
| Trommelmasse (1.4404) | 1680 | 1780 | [kg] | |
| Motorleistung Hauptantrieb | 75 | 75 | [kW] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | Rutsche | 3600 | [mm] | ||
| Länge | Austragsschnecke | 4000 | 4100 | [mm] | |
| Breite | 2500 | 2500 | [mm] | |
| Höhe mit Beton-Gegenmasse | 3000 | 3000 | [mm] | |
| Höhe mit C-Stahl-Gegenmasse | 2800 | 2800 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
