Horizontale Pharmazentrifugen HPZ
Die Einsatzgebiete der Pharmazentrifugen HPZ reichen von Pilotanlagen und Kleinmengenproduktionen bis hin zu Produktionsapplikationen in der anspruchsvollen Pharmaindustrie.
Merkmale
- Zuverlässige Konstruktion nach aktuellsten Normen/GMP-Anforderungen und -Richtlinien

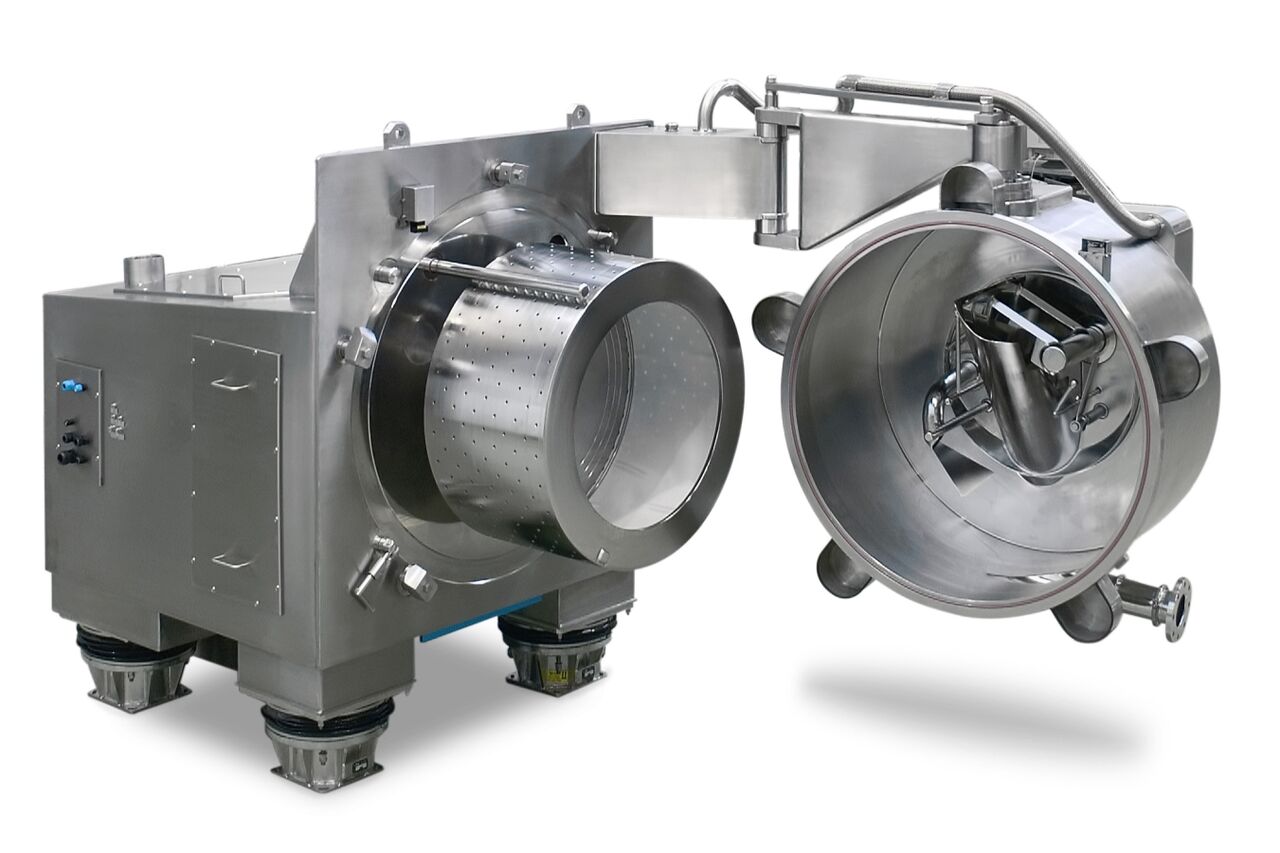

- Schwenkbare Gehäuseöffnung für beste Inspizierbarkeit hinter der Zentrifugentrommel
- Schwenkbare Fronttüre für optimale Inspizierbarkeit der Einbauten
- Reinraumabtrennung durch Membrananschluss
- Abdichtung zum Lagergehäuse mit Dichtungssystemen der neusten Generation
- Wartungsfreundlich durch modularen Aufbau
- Einsetzbar in explosionsgefährdeten Bereichen nach Richtlinie 2014/34/EU (ATEX)
- Horizontale Pharmazentrifugen in druckfester Ausführung auf Anfrage
Wie es funktioniert
Technische Daten
| HPZ | 630/320 | 800/400 | 1000/500 | Einheit |
|---|---|---|---|---|
| Trommeldurchmesser | 630 | 800 | 1000 | [mm] |
| Trommeltiefe | 320 | 400 | 500 | [mm] |
| Filterfläche | 0.63 | 1.01 | 1.57 | [m2] |
| Nutzvolumen (100%) | 41 | 80 | 169 | [dm3] |
| Max. Beladung | 51 | 100 | 212 | [kg] |
| Max. Drehzahl | 2400 | 1900 | 1500 | [min-1] |
| Max. G-Zahl | 2028 | 1614 | 1258 | [g] |
| Zentrifugenmasse (ohne Ladung) | 4900 | 7300 | 9800 | [kg] |
| Trommelmasse (1.4404) | 150 | 280 | 500 | [kg] |
| Motorleistung Hauptantrieb | 7.5 | 15.0 | 22.0 | [kW] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 2015 | 2275 | 2770 | [mm] |
| Breite | 1450 | 1600 | 1955 | [mm] |
| Höhe | 1710 | 1850 | 2155 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
| HPZ | 1250/600 | 1600/800 | Einheit | |
|---|---|---|---|---|
| Trommeldurchmesser | 1250 | 1600 | [mm] | |
| Trommeltiefe | 600 | 800 | [mm] | |
| Filterfläche | 2.36 | 4.02 | [m2] | |
| Nutzvolumen (100%) | 320 | 704 | [dm3] | |
| Max. Beladung | 400 | 880 | [kg] | |
| Max. Drehzahl | 1200 | 950 | [min-1] | |
| Max. G-Zahl | 1006 | 807 | [g] | |
| Zentrifugenmasse (ohne Ladung) | 14 000 | 22 000 | [kg] | |
| Trommelmasse (1.4404) | 830 | 1620 | [kg] | |
| Motorleistung Hauptantrieb | 30.0 | 45.0 | [kW] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 3300 | 3750 | [mm] | |
| Breite | 2425 | 2890 | [mm] | |
| Höhe | 2400 | 2950 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
