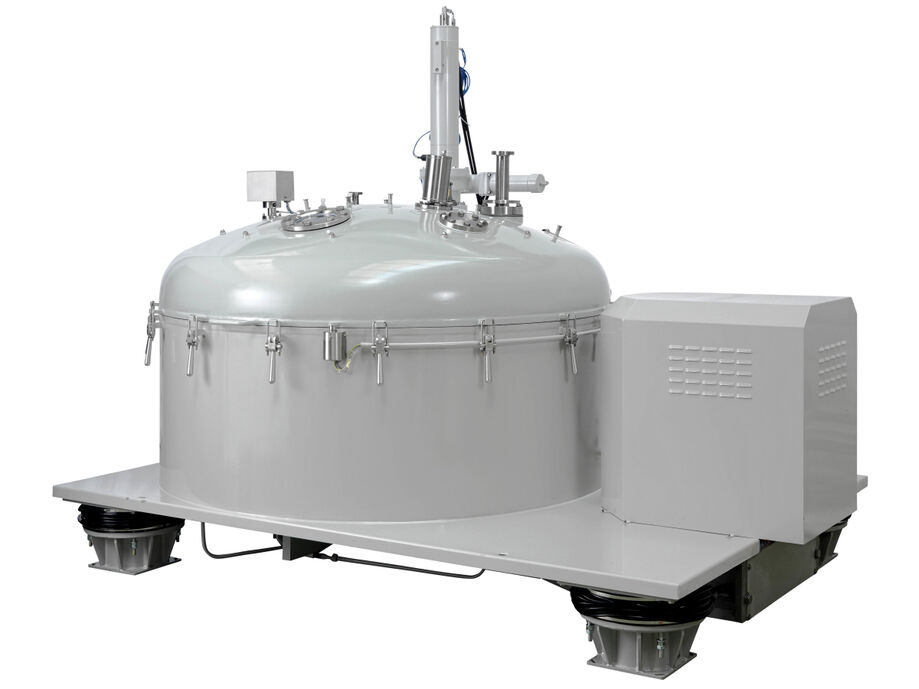

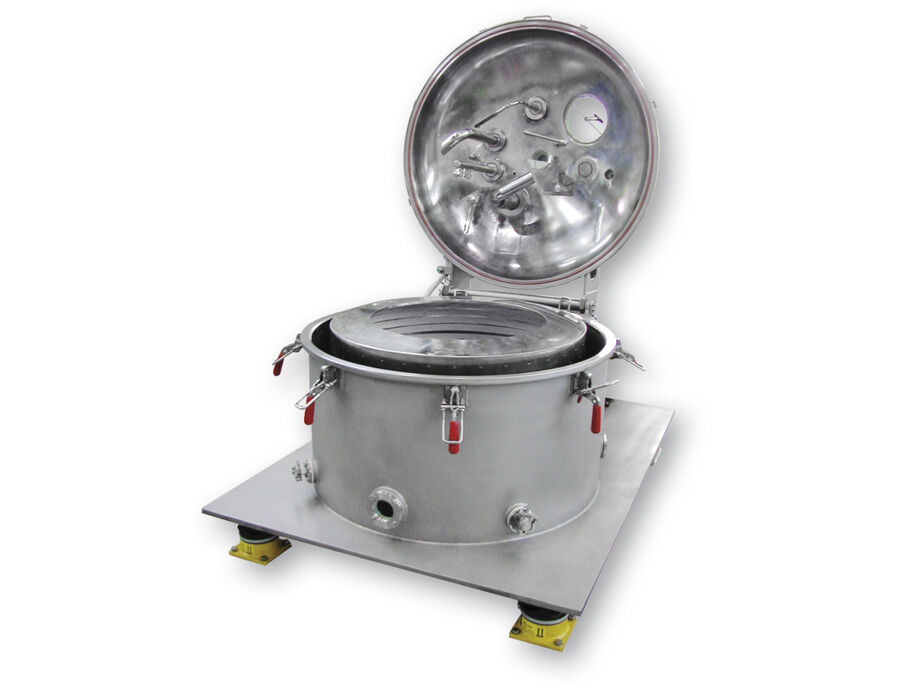

Centrífugas de descarga superior (VTC)

Vaciado de cargas

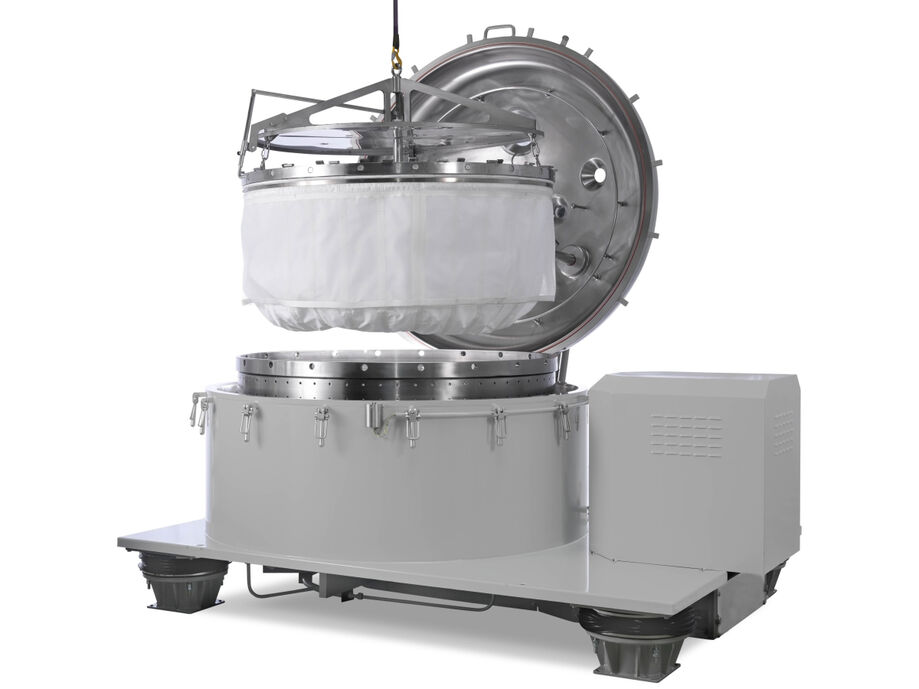

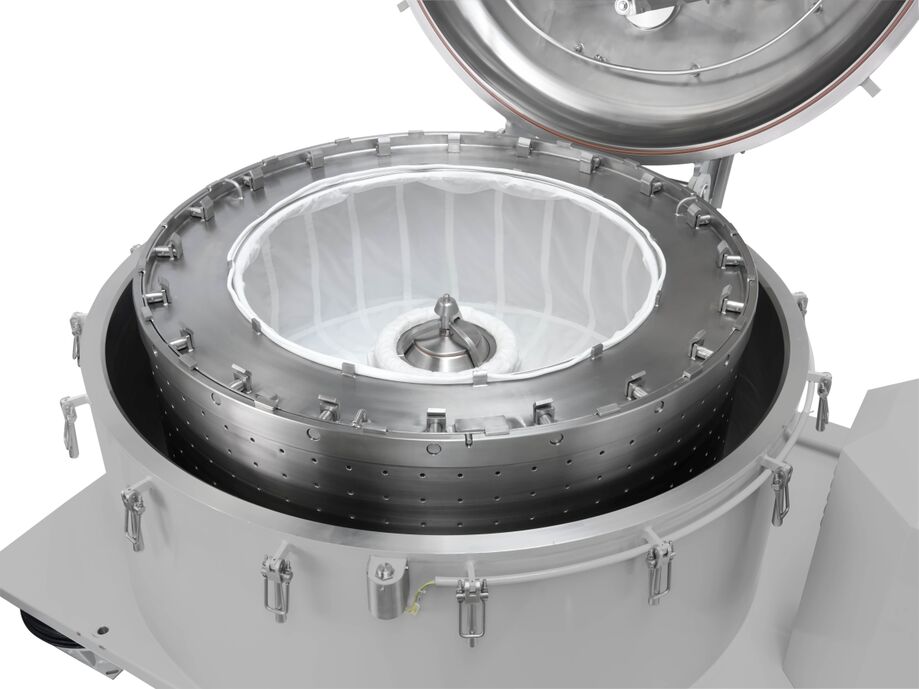

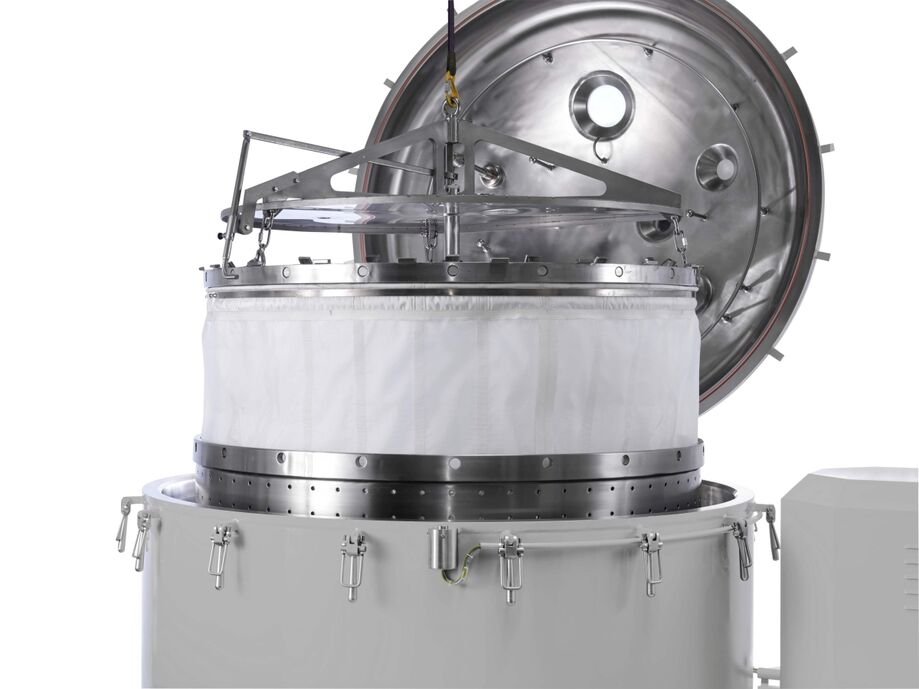

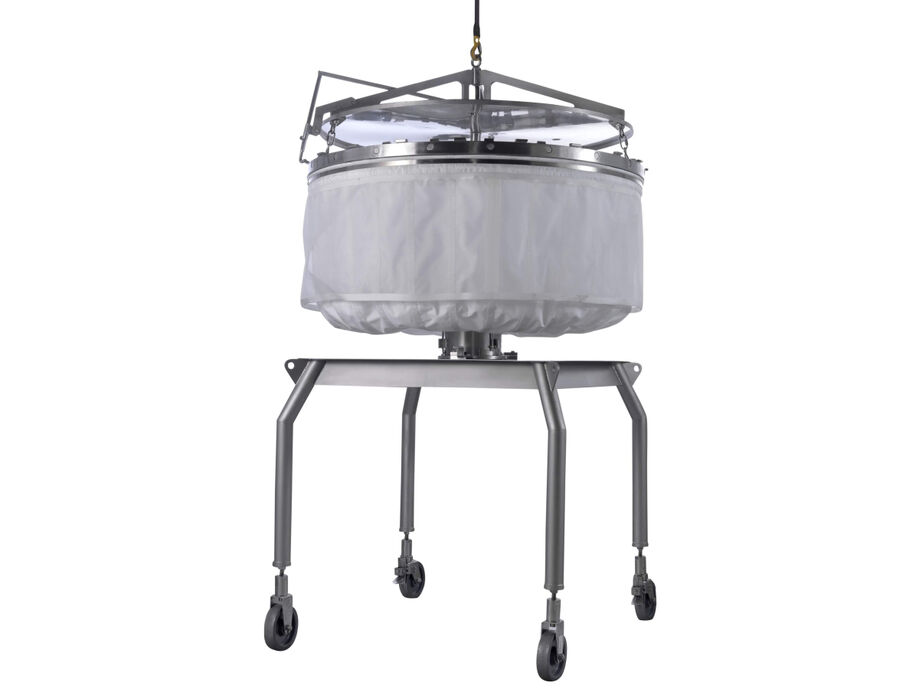

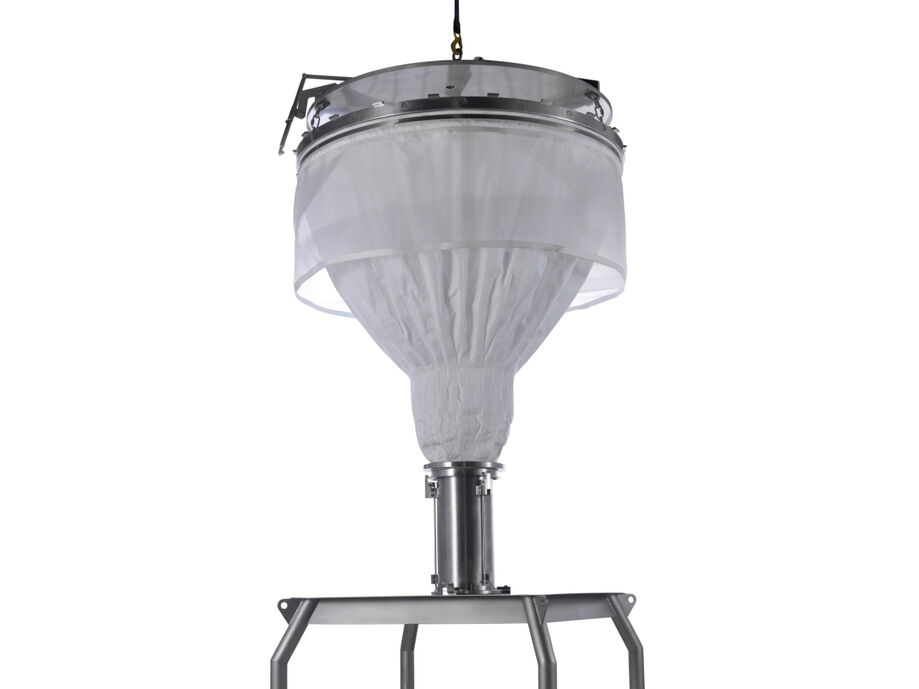

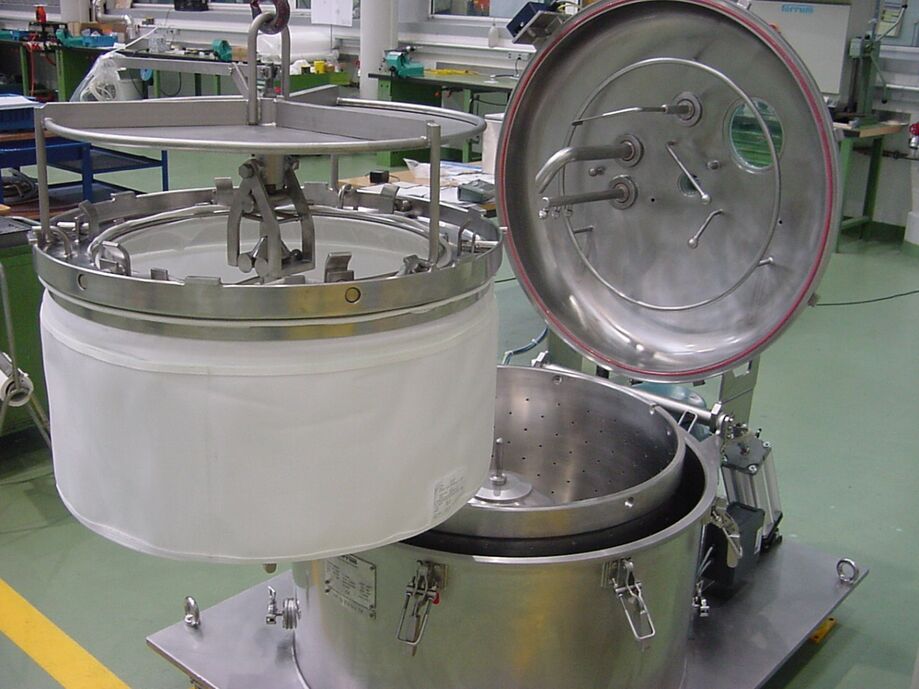

Los sólidos con centrífugas de vaciado superior pueden descargarse verticalmente hacia arriba de manera manual, opcionalmente mediante el uso de una bolsa filtrante y un dispositivo elevador o un dispositivo de succión especial. La gama de aplicaciones abarca desde plantas piloto, aplicaciones de producción de pequeñas cantidades a aplicaciones de producción tanto en la industria química como farmacéutica.

Químicos finos Farmacia

Características

Diseño robusto de acuerdo con las últimas normas o requisitos sobre las buenas prácticas de fabricación (GMP por sus siglas en inglés)
Rascador de aflojamiento con movimiento vertical
Cierre fiable del alojamiento de rodamiento con sistemas de cierre de última generación

Fácil mantenimiento debido al diseño modular de las centrífugas de descarga superior
Adecuado para zonas potencialmente explosivas de acuerdo con la Directiva 2014/34/UE (ATEX)
Diseño de contenedor de presión bajo solicitud

Especificaciones técnicas

VTC	630/320	800/400	1000/500	Unidad
Diámetro del tambor	630	800	1000	[mm]
Altura del tambor	320	400	500	[mm]
Superficie de filtro	0,63	1,01	1,57	[m2]
Volumen útil (100 %)	51	102	200	[dm3]
Carga máx.	64	128	250	[kg]
Velocidad máx. de rotor / con lubricación de aceite	1900	1500	1200 / 1500	[min-1]
Máx. Fuerza centrífuga relativa / con lubricación de aceite	1270	1006	805 / 1258	[g]
Masa de centrífuga (sin carga)	650	1050	2400	[kg]
Peso del tambor (1.4404)	90	180	350	[kg]
Potencia de motor para el accionamiento principal	4	5,5	15	[kW]
Potencia de motor para el disco de alimentación/lavado (opcional)	sin disco de alimentación	sin disco de alimentación	3,0	[kW]

Dimensiones
Longitud	1300	1600	1900	[mm]
Ancho	1000	1200	1500	[mm]
Altura	960	1050	1250	[mm]

Presión de diseño: -100 hasta +500 [mbar], presión de servicio: 4-20 [mbar], estanqueidad al gas: 40 [mbar], rango de temperatura de producto: 0-80 [°C], temperatura ambiente: 10-30 [°C]
Bajo petición, también se dispone de otros rangos de presión y temperatura, así como de otros tamaños de motor.

VTC	1000/630	1250/630	1250/800	Unidad
Diámetro del tambor	1000	1250	1250	[mm]
Altura del tambor	630	630	800	[mm]
Superficie de filtro	1,98	2,47	3,14	[m2]
Volumen útil (100 %)	252	394	501	[dm3]
Carga máx.	315	493	626	[kg]
Velocidad máx. de rotor / con lubricación de aceite	1200 / 1500	950 / 1200	750 / 950	[min-1]
Máx. Fuerza centrífuga relativa / con lubricación de aceite	805 / 1258	631 / 1006	631 / 1006	[g]
Masa de centrífuga (sin carga)	2500	3200	3350	[kg]
Peso del tambor (1.4404)	380	560	625	[kg]
Potencia de motor para el accionamiento principal	15	18,5	18,5	[kW]
Potencia de motor para el disco de alimentación/lavado (opcional)	3,0	3,0 / 5.5*	3,0 / 5.5*	[kW]

* según el producto

Dimensiones
Longitud	2250	2250	2250	[mm]
Ancho	1740	1740	1740	[mm]
Altura	2690	1450	1620	[mm]

VTC	1600/630	1600/800	Unidad
Diámetro del tambor	1600	1600	[mm]
Altura del tambor	630	800	[mm]
Superficie de filtro	3,17	4,02	[m2]
Volumen útil (100 %)	646	820	[dm3]
Carga máx.	808	1025	[kg]
Velocidad máx. de rotor / con lubricación de aceite	750 / 950	750 / 950	[min-1]
Máx. Fuerza centrífuga relativa / con lubricación de aceite	503 / 807	503 / 807	[g]
Masa de centrífuga (sin carga)	5600	5800	[kg]
Peso del tambor (1.4404)	1015	1120	[kg]
Potencia de motor para el accionamiento principal	37	37	[kW]
Potencia de motor para el disco de alimentación/lavado (opcional)	3,0 / 5.5*	3,0 / 5.5*	[kW]
