Technische Änderungen vorbehalten. Bilder können vom beschriebenen Maschinentyp abweichen.

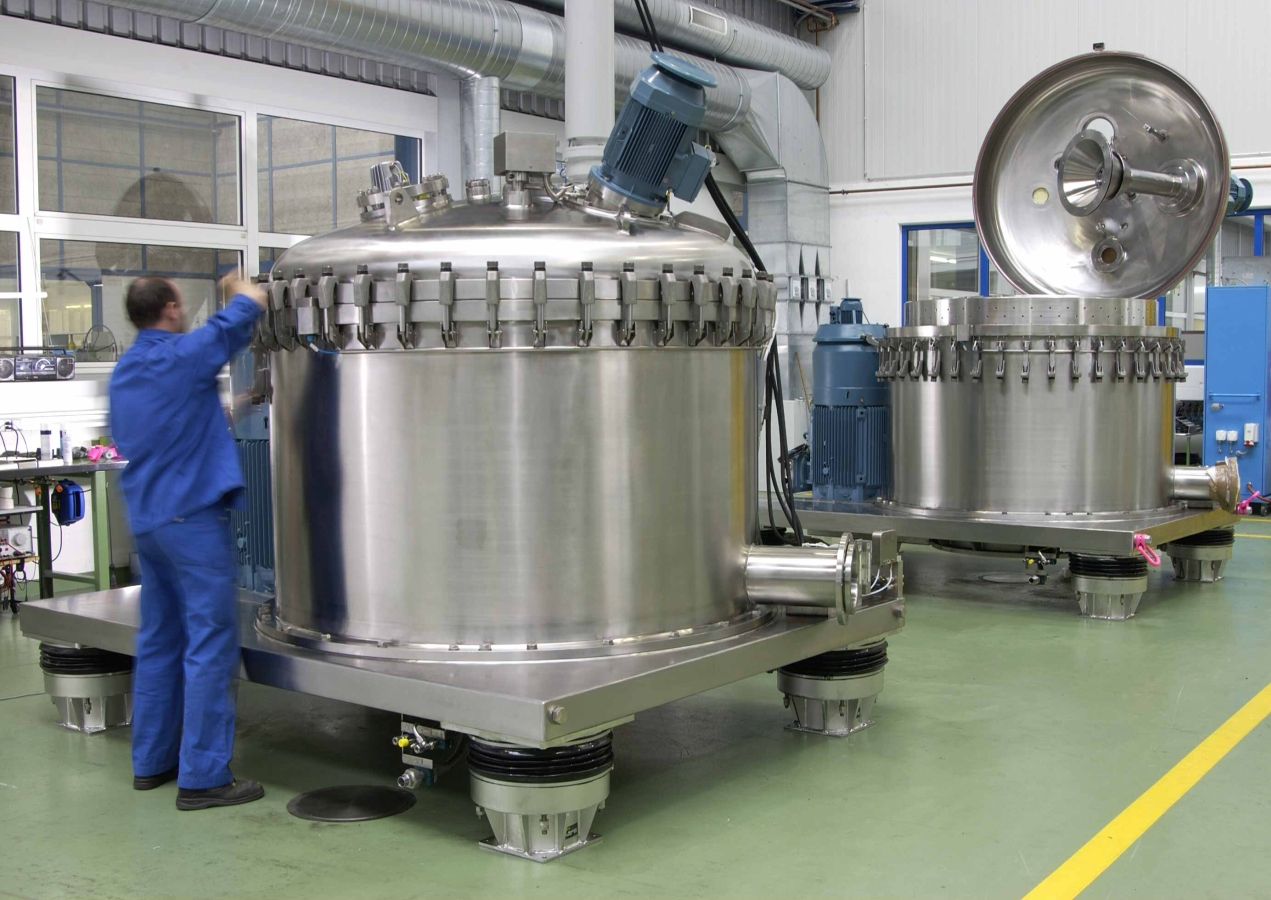

Vertikale Schälzentrifugen VBC-W 1000 - 1600
Die Vertikalen Schälzentrifugen der Baureihe VBC (Vertical Bottom discharge Centrifuge) haben durch die vielfältige Modularität und die umfangreichen Nachrüstmöglichkeiten ein grosses Einsatzgebiet in der Fest-Flüssig-Trennung. Die Schälzentrifugen können im Dauereinsatz in der Chemie und Feinchemie oder auch für komplexe Pharmaanwendungen eingesetzt werden.
Merkmale
- Robuste Konstruktion nach aktuellsten Normen/GMP-Anforderungen
- Reinraumabtrennung durch Membrananschluss (Motor unterhalb der Grundplatte)
- Wartungsfreundlich durch modularen Aufbau der Schälzentrifugen
- Abdichtung zum Lagergehäuse mit Dichtungssystemen der neusten Generation
- Einsetzbar in explosionsgefährdeten Bereichen nach Richtlinie 2014/34/EU (ATEX)
- Druckfeste Ausführung auf Anfrage
Technische Daten
| VBC-W | 1000/500 | 1000/630 | 1250/630 | Einheit |
|---|---|---|---|---|
| Laufkorbdurchmesser | 1000 | 1000 | 1250 | [mm] |
| Laufkorbhöhe | 500 | 630 | 630 | [mm] |
| Filterfläche | 1.57 | 1.98 | 2.47 | [m2] |
| Nutzvolumen (100%) | 200 | 252 | 394 | [dm3] |
| Max. Beladung | 250 | 315 | 493 | [kg] |
| Max. Drehzahl: Fett- / Ölumlauf-Schmierung | 1200 / 1500 | 1200 / 1500 | 950 / 1200 | [min-1] |
| Max. G-Zahl: Fett- / Ölumlauf-Schmierung | 805 / 1258 | 805 / 1258 | 631 / 1006 | [g] |
| Zentrifugenmasse (ohne Ladung) | 2600 | 2700 | 3450 | [kg] |
| Laufkorbmasse (1.4404) | 390 | 420 | 660 | [kg] |
| Motorleistung Hauptantrieb | 15.0 | 15.0 | 18.5 | [kW] |
| Motorleistung Füll-/Waschteller (Option) | 3.0 | 3.0 | 3.0 | [kW] |
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 1900 | 1900 | 2250 | [mm] |
| Breite | 1500 | 1500 | 1740 | [mm] |
| Höhe (geschlossen, Schälmesser Vertikalbewegung) | 2060 | 2190 | 2520 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
| VBC-W | 1250/800 | 1600/800 | 1600/1000 | Einheit |
|---|---|---|---|---|
| Laufkorbdurchmesser | 1250 | 1600 | 1600 | [mm] |
| Laufkorbhöhe | 800 | 800 | 986 | [mm] |
| Filterfläche | 3.14 | 4.02 | 4.96 | [m2] |
| Nutzvolumen (100%) | 501 | 820 | 1011 | [dm3] |
| Max. Beladung | 626 | 1025 | 1263 | [kg] |
| Max. Drehzahl: Fett- / Ölumlauf-Schmierung | 950 / 1200 | 750 / 950 | 750 / 950 | [min-1] |
| Max. G-Zahl: Fett- / Ölumlauf-Schmierung | 631 / 1006 | 503 / 807 | 503 / 807 | [g] |
| Zentrifugenmasse (ohne Ladung) | 3600 | 6200 | 6400 | [kg] |
| Laufkorbmasse (1.4404) | 720 | 1390 | 1520 | [kg] |
| Motorleistung Hauptantrieb | 18.5 | 37.0 | 37.0 | [kW] |
| Motorleistung Füll-/Waschteller (Option) | 3.0 | 3.0 / 5.5* | 3.0 / 5.5* | [kW] |
* produktabhängig
| Abmessungen | ||||
|---|---|---|---|---|
| Länge | 2250 | 2650 | 2650 | [mm] |
| Breite | 1740 | 2000 | 2000 | [mm] |
| Höhe (geschlossen, Schälmesser Vertikalbewegung) | 2690 | 3000 | 3200 | [mm] |
Auslegungsdruck: -100 bis +500 [mbarü], Betriebsdruck: 4-20 [mbarü], Gasdichtheit: 40 [mbarü], Zulässiger Produkttemperaturbereich: 0-80 [°C], Temperatur Umgebungsbereich: 10-30 [°C]
Andere Druck- und Temperaturbereiche sowie Motorengrössen auf Anfrage.
